Медицинский интерфейс для работы с ЭКГ
Бизнес-задача
Создать медицинскую диагностическую платформу «Кардиум», в которой врачи и медицинский административный персонал смогут решать весь комплекс вопросов, связанных с кардиологией.
Дизайн-задача
Создать удобный пользовательский интерфейс для врачей, которые занимаются проведением и расшифровкой электрокардиограмм.
Результаты
Wow-эффект

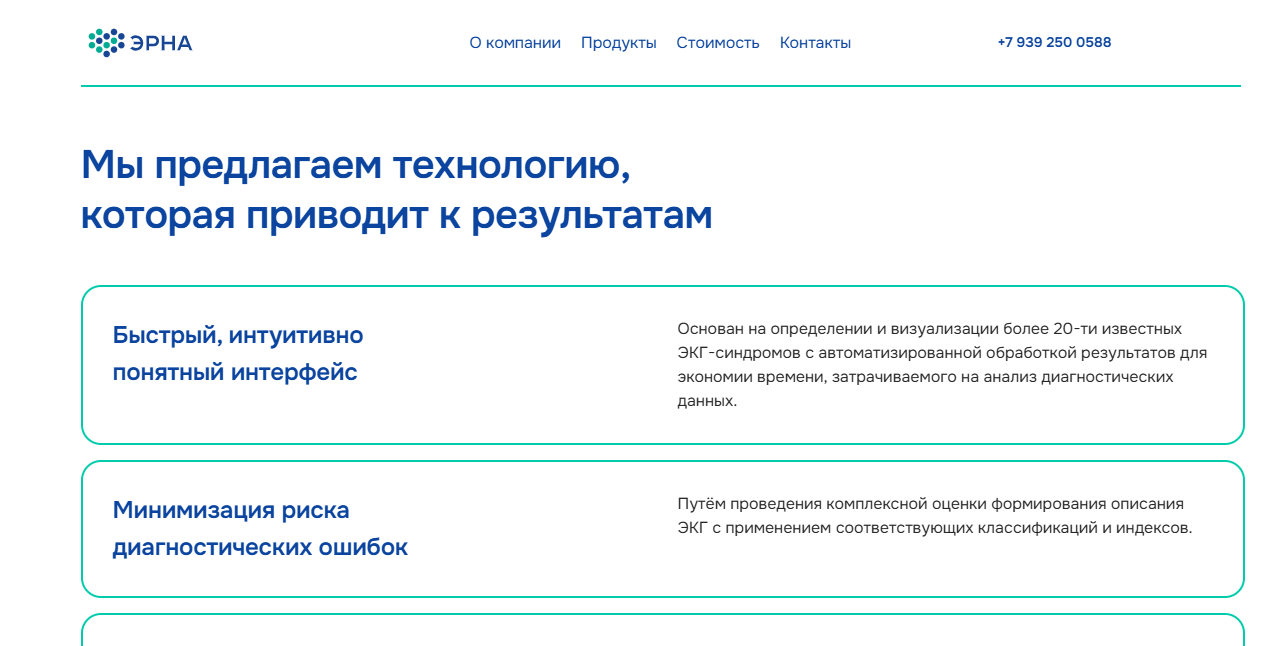

“Интерфейс” – первый пункт в списке преимуществ системы на сайте заказчика. Макеты – важная часть коммерческих презентаций. Пока сама система проходит испытания, интерфейс уже продаёт.
Сайт заказчика
Аналитика
- Провели 4 интервью с внешними медицинскими экспертами и серию воркшопов с экспертами заказчика.
- Провели анализ решений конкурентов.

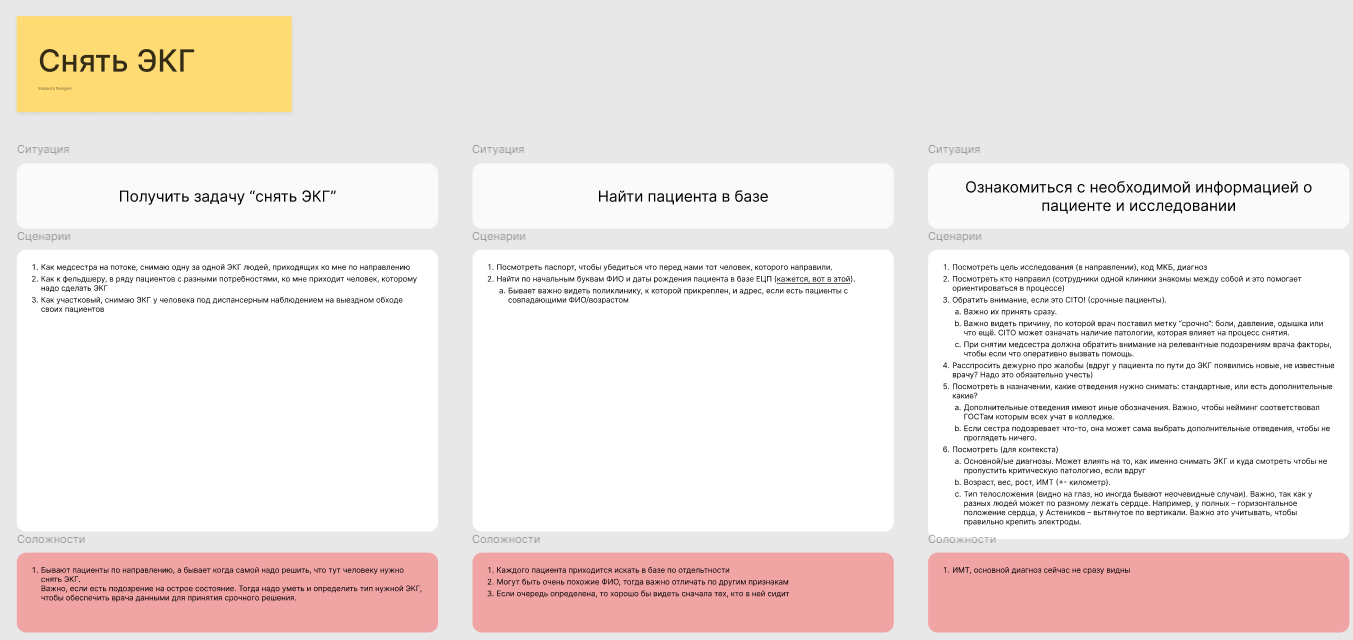

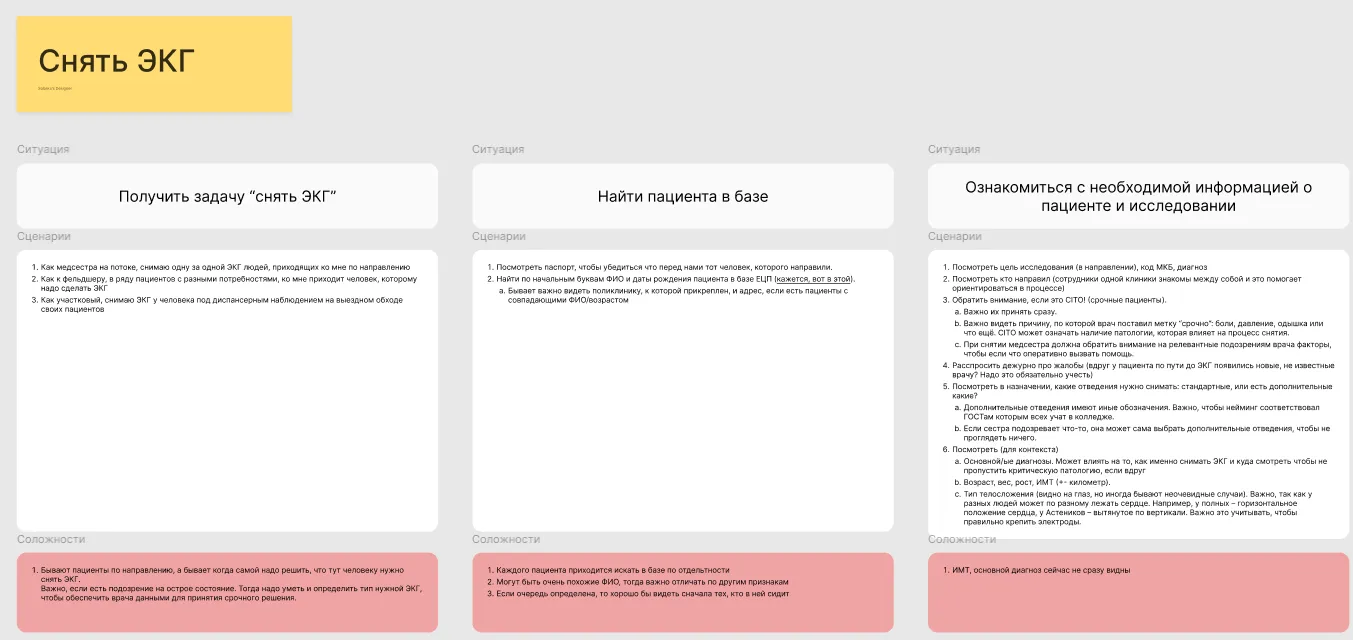

- Сделали полные сценарии процессов снятия и анализа электрокардиограмм, чтобы понять как сейчас устроена рутина пользователей.
- Составили карты процессов снятия и анализа ЭКГ: пописали все шаги процесса, задачи выполняемые пользователями, и какие из них берёт на себя интерфейс.

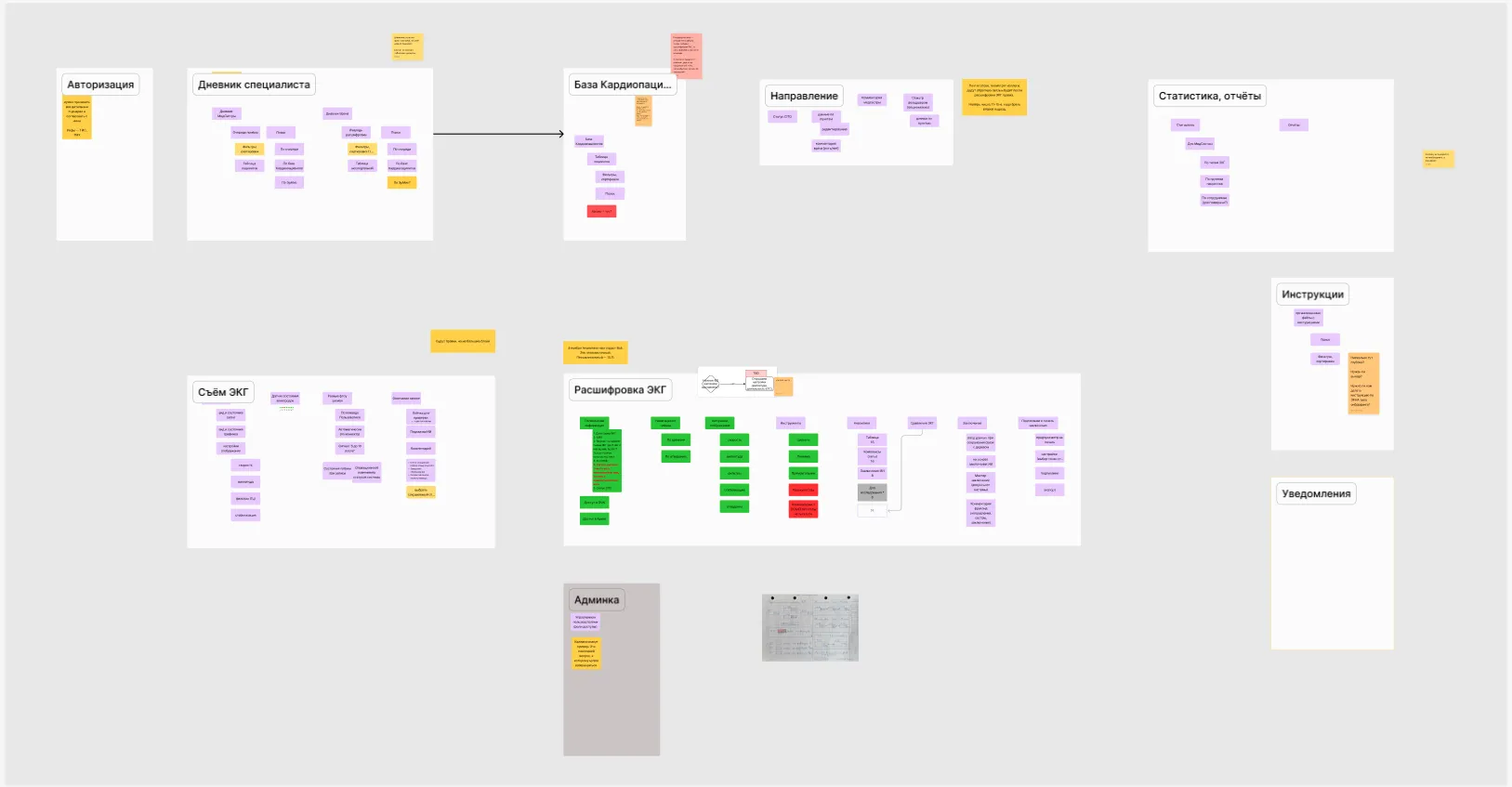

Сделали информационно-архитектурную карту системы, чтобы определить, где какие задачи выполняются в интерфейсе.
Дизайн
«Кардиумом» пользуется три типа пользователей:
- Медсестры, чтобы вести приём и снимать кардиограммы.
- Врачи-кардиологи, чтобы расшифровывать ЭКГ, ставить диагнозы, писать заключения.
- Административный персонал и врачи других специальностей, чтобы обеспечивать управление и коммуникацию.

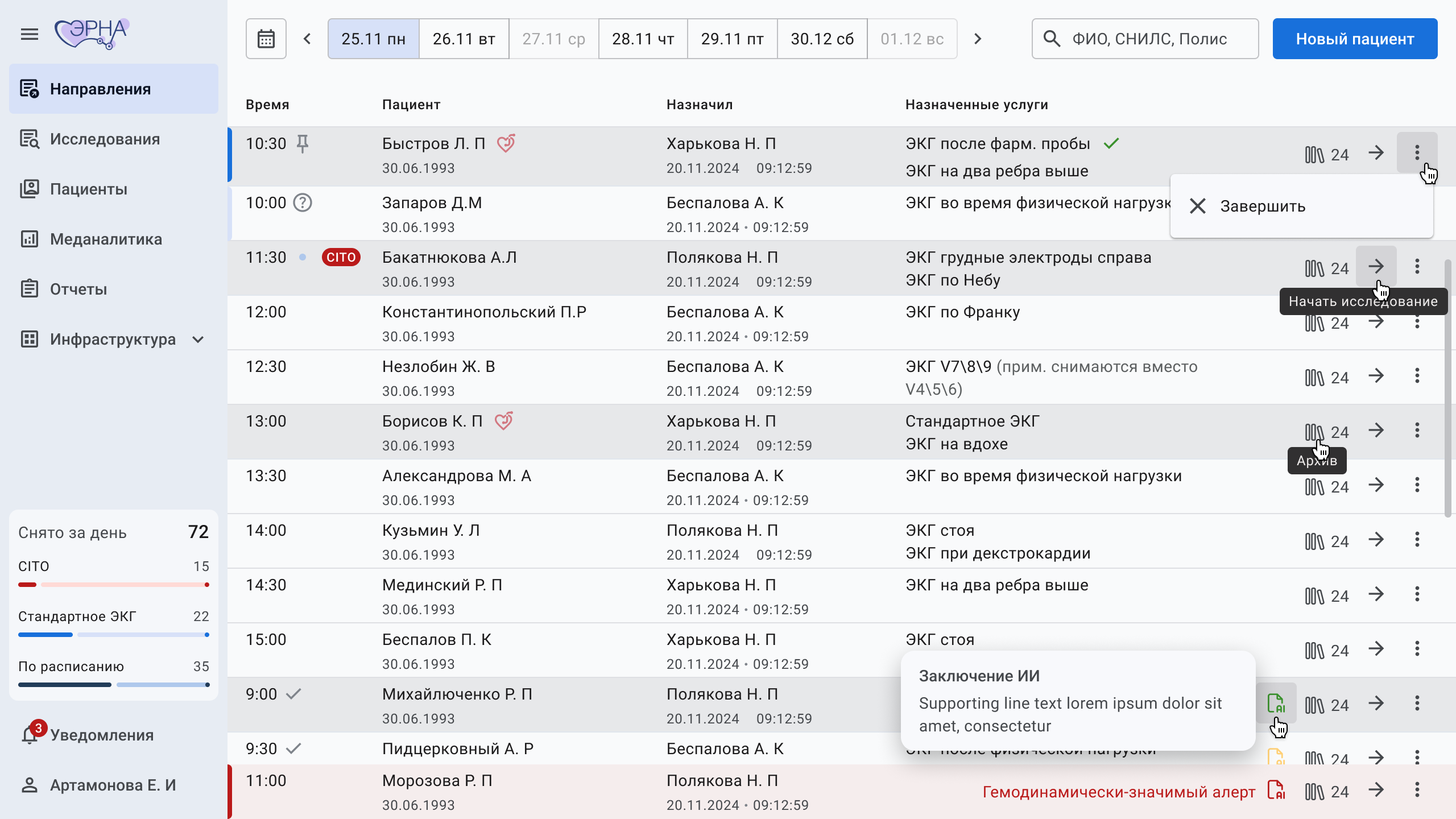

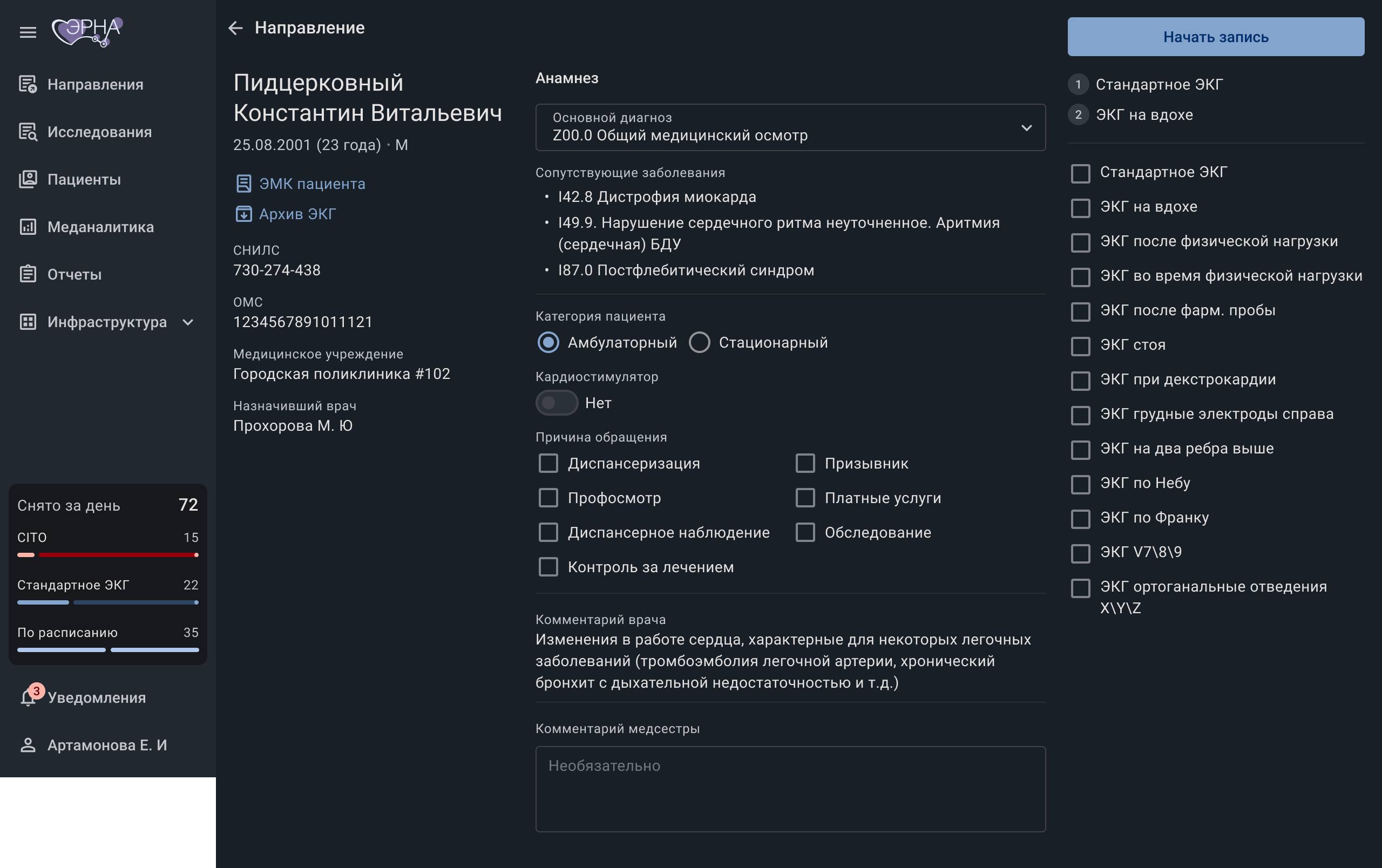

Интерфейс медсестры

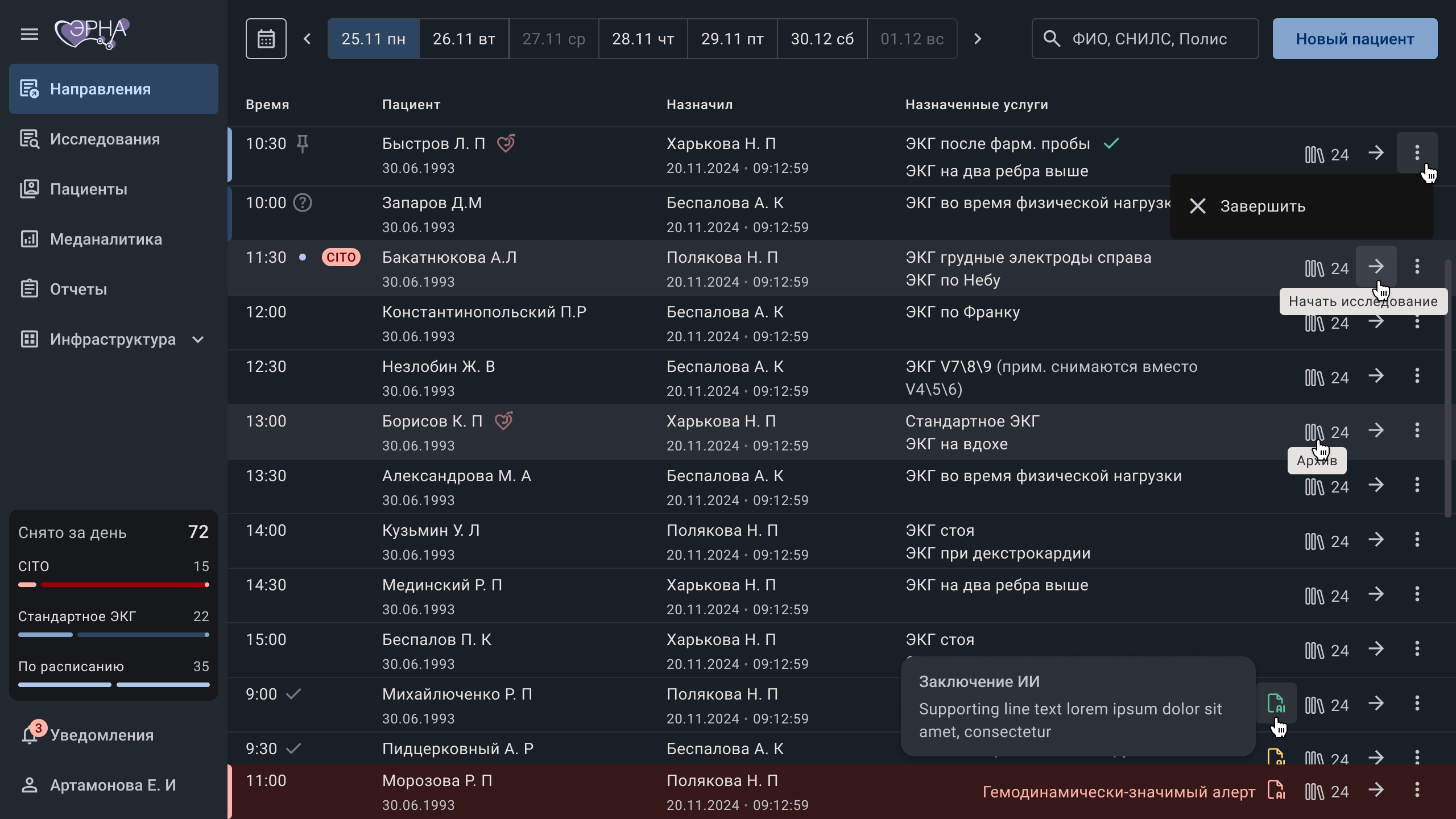

Работает с очередью приёма и направлениями пациентов. Снимает электрокардиограммы в стационаре или на выезде.
Задачи медсестры:
- Вести приём по расписанию.

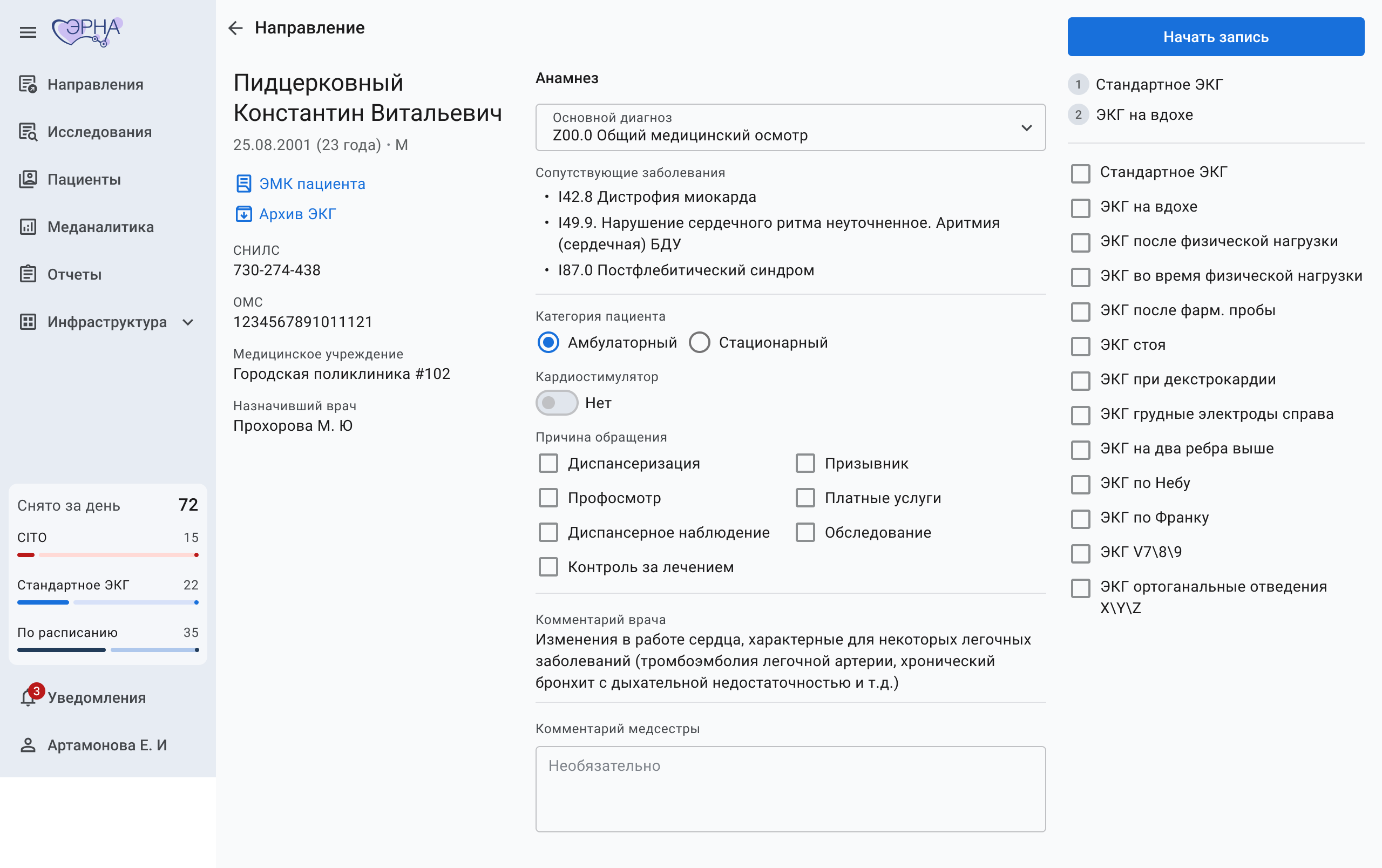

- Создать, изучить, отредактировать направление на ЭКГ.

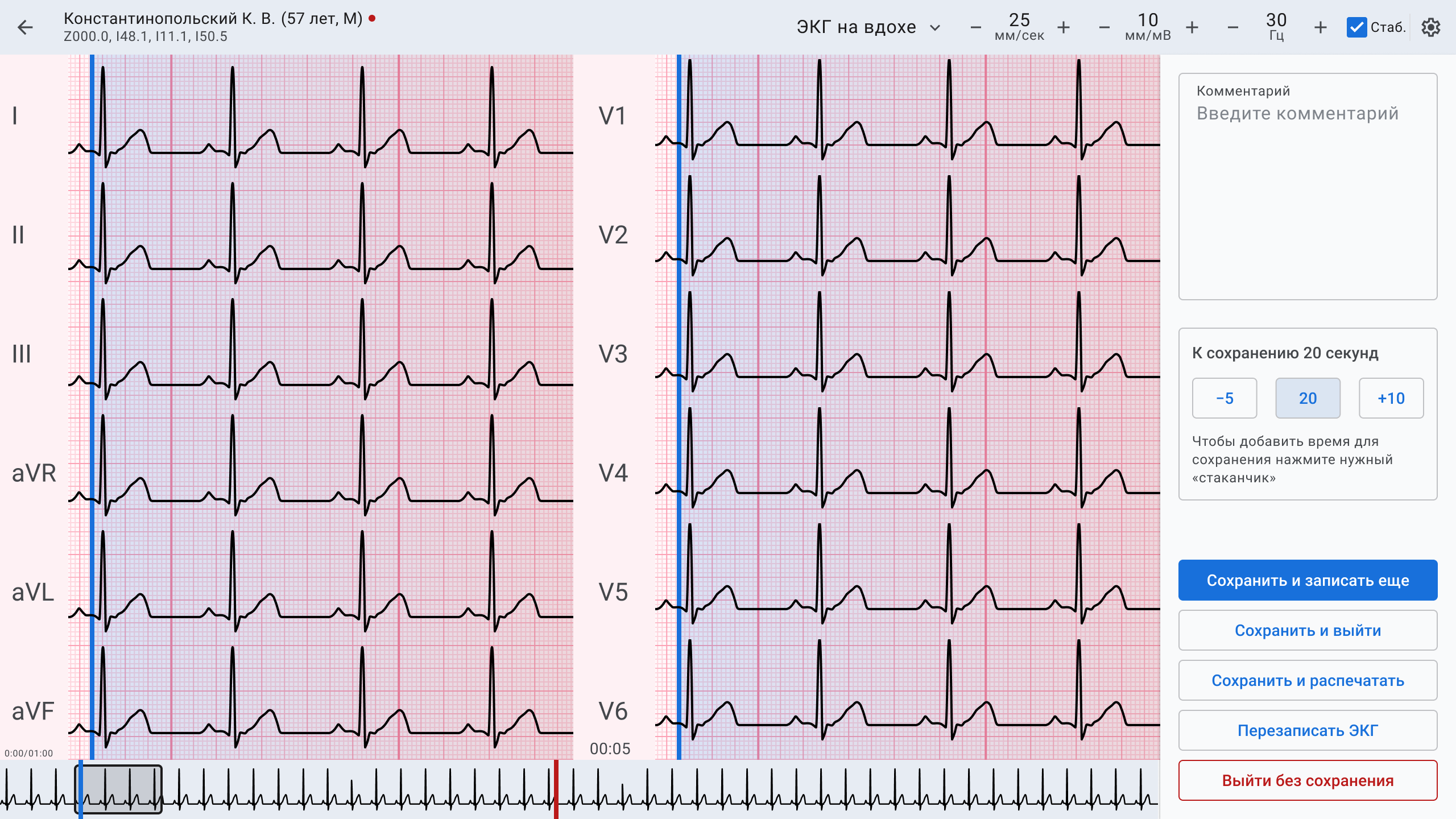

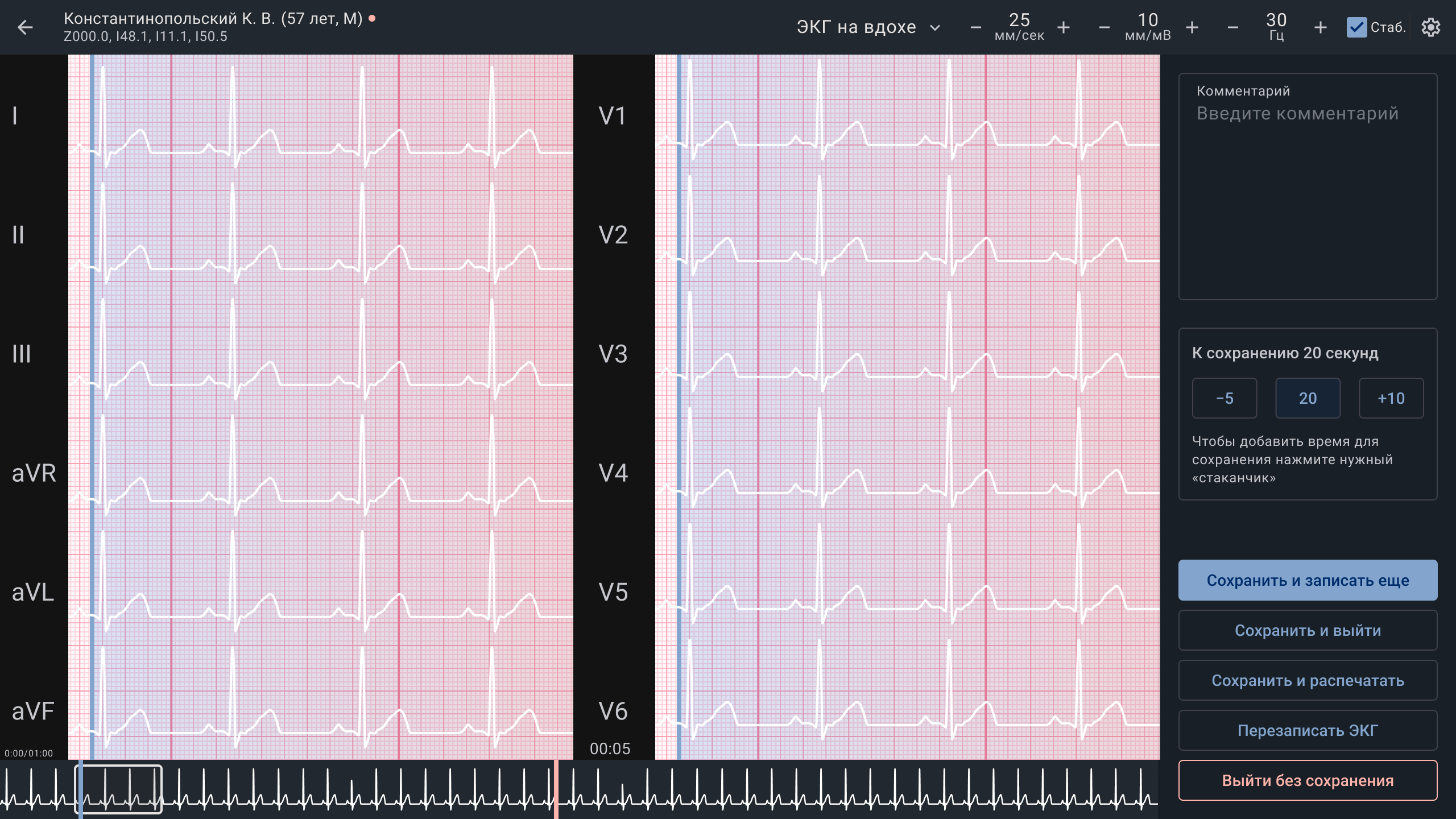

- Снять ЭКГ по направлению.
- Проверить снятую ЭКГ на предмет качества записи и наличия острых паталогий.
- Отправить снятую ЭКГ в общую базу исследований.
Интерфейс врача-кардиолога
Анализирует электрокардиограммы, пишет заключения и передает их в медицинскую информационную систему (МИС).
Задачи врача:

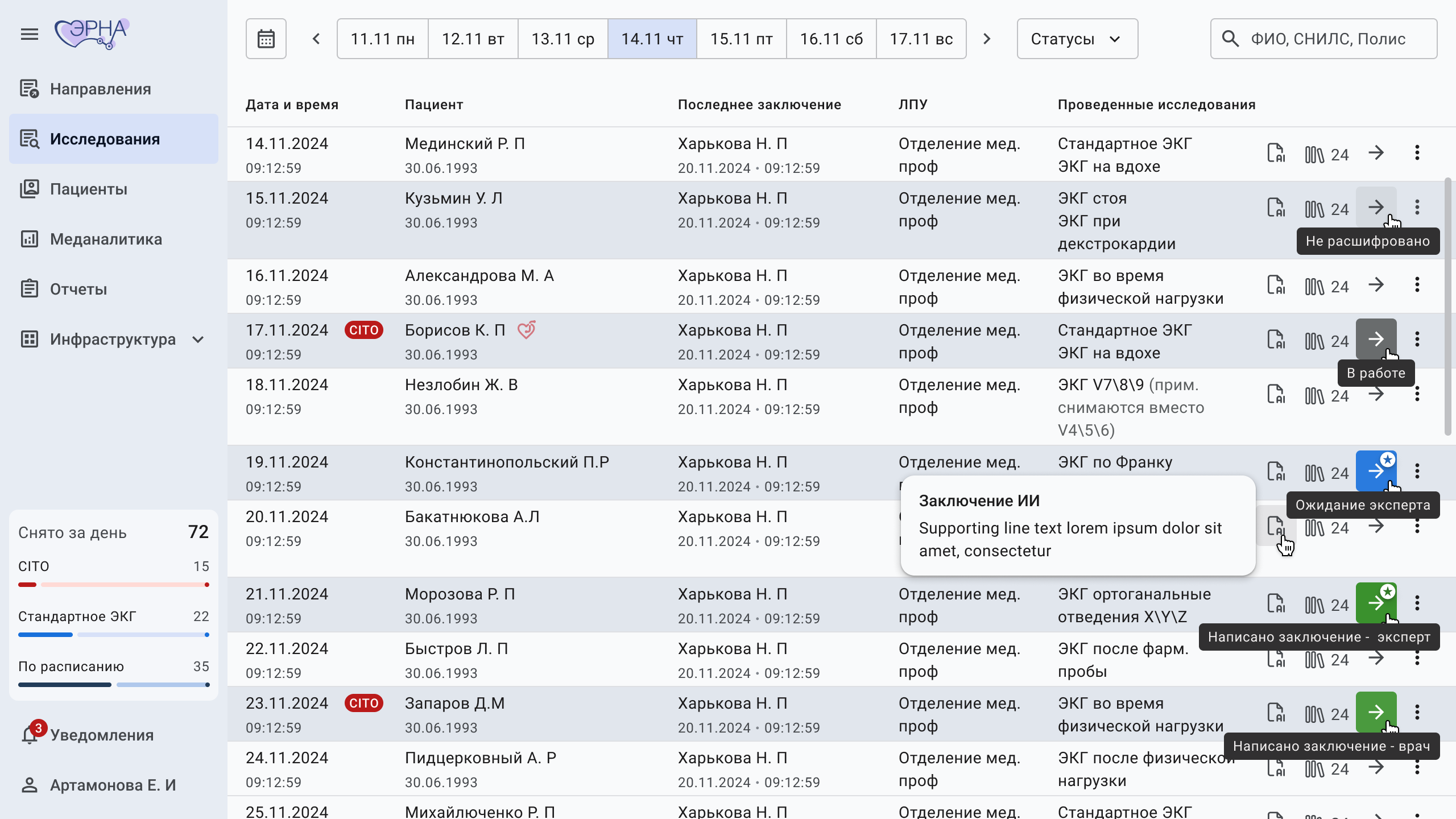

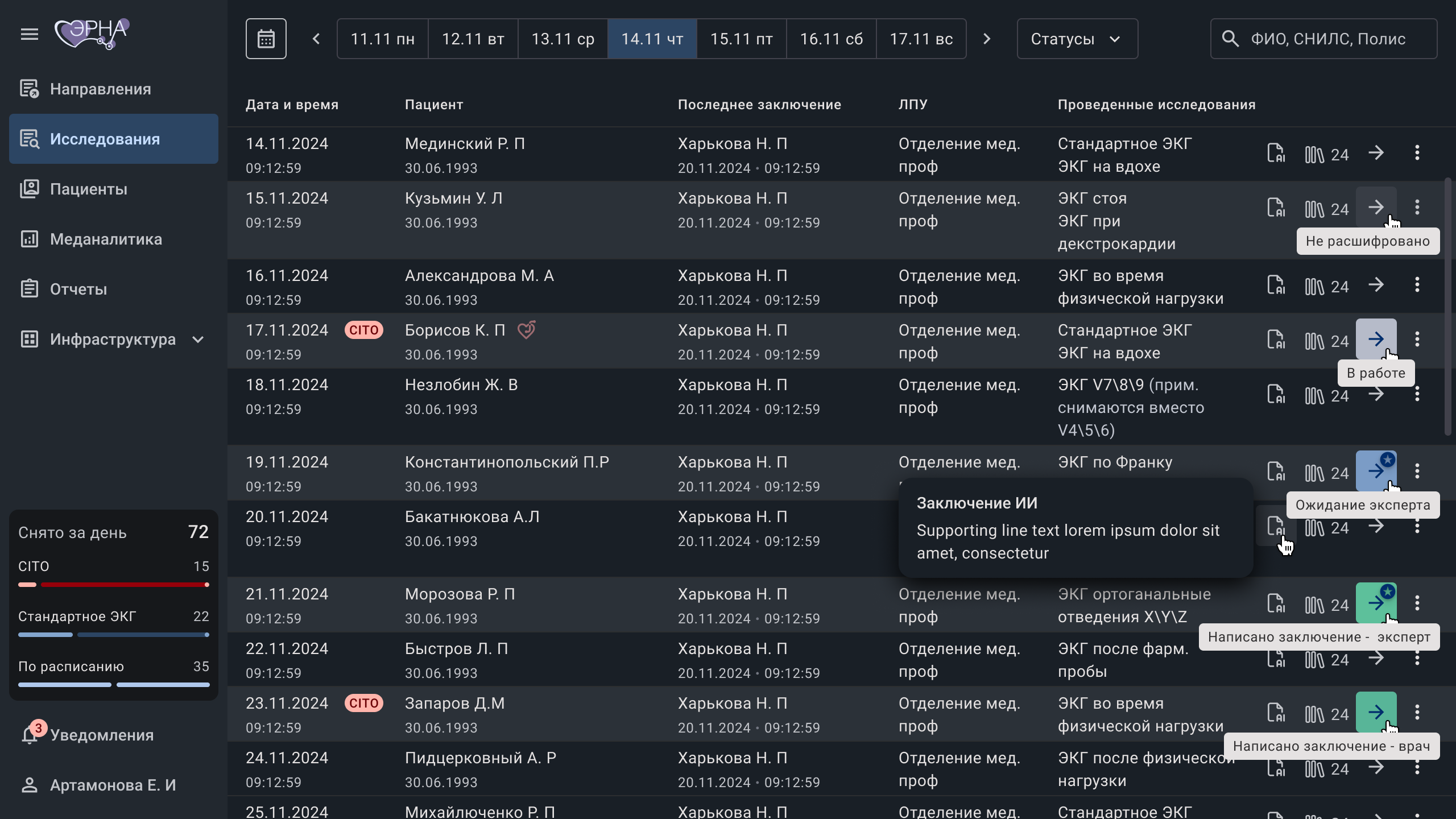

- Найти пациента или нужное исследование в базе.
- Расшифровать ЭКГ: просмотреть плёнку, настроить отображение
- Воспользоваться инструментами анализа (сравнительными таблицами, анализом и сравнением комплексов, инструментами измерений).
- Написать заключение самостоятельно или воспользовавшись мастером заключений.
- Подписать заключение и отправить на сервер.
Подписать ЭЦП
Администрирование и управление системой
Помимо непосредственно работы с кардиограммами врачам и медсёстрам, а также административному персоналу нужны такие сценарии, как:
- Настроить вид плёнки (задать привычные цвета, шаблоны, линии)
Настройки пленки

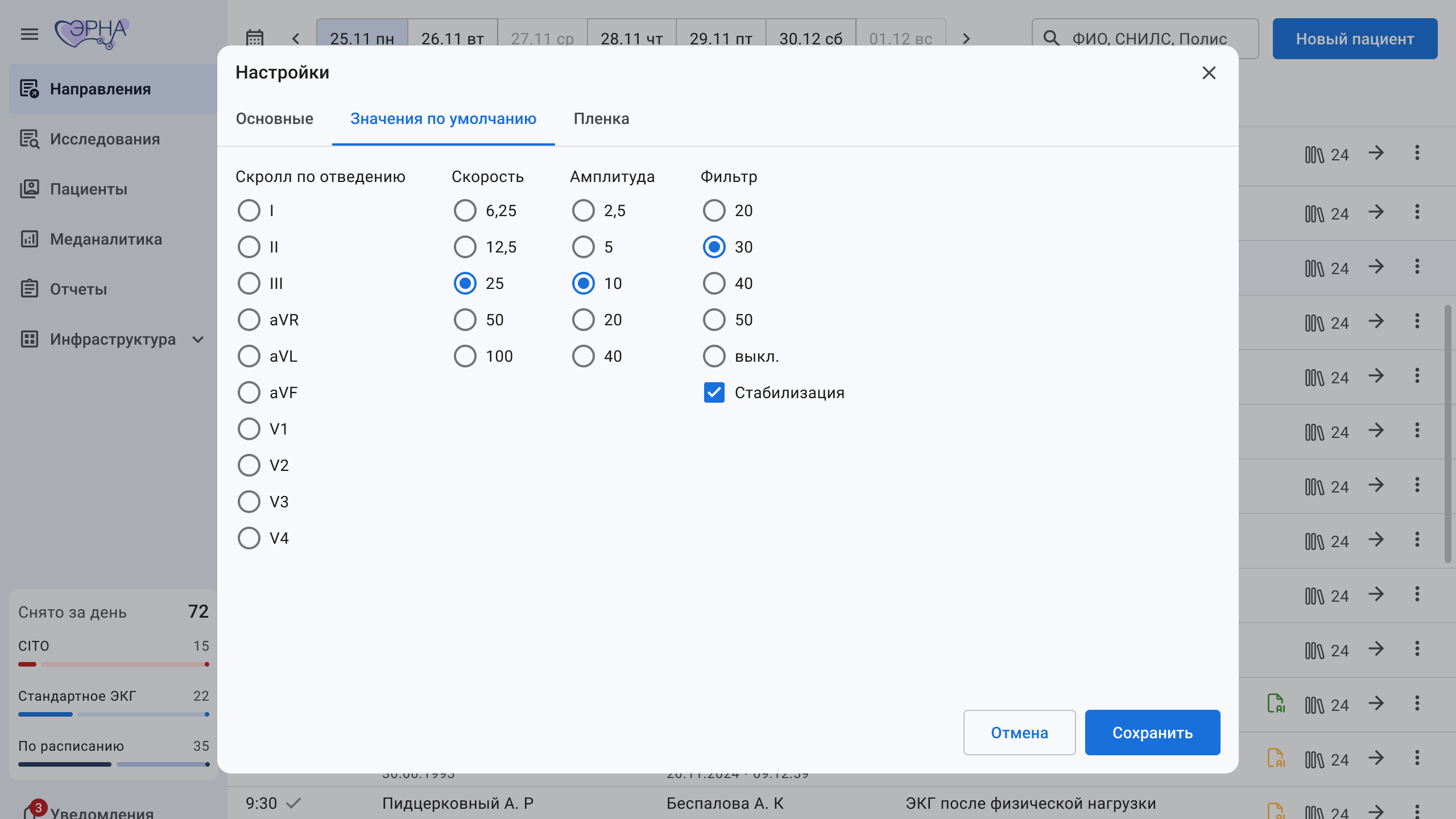

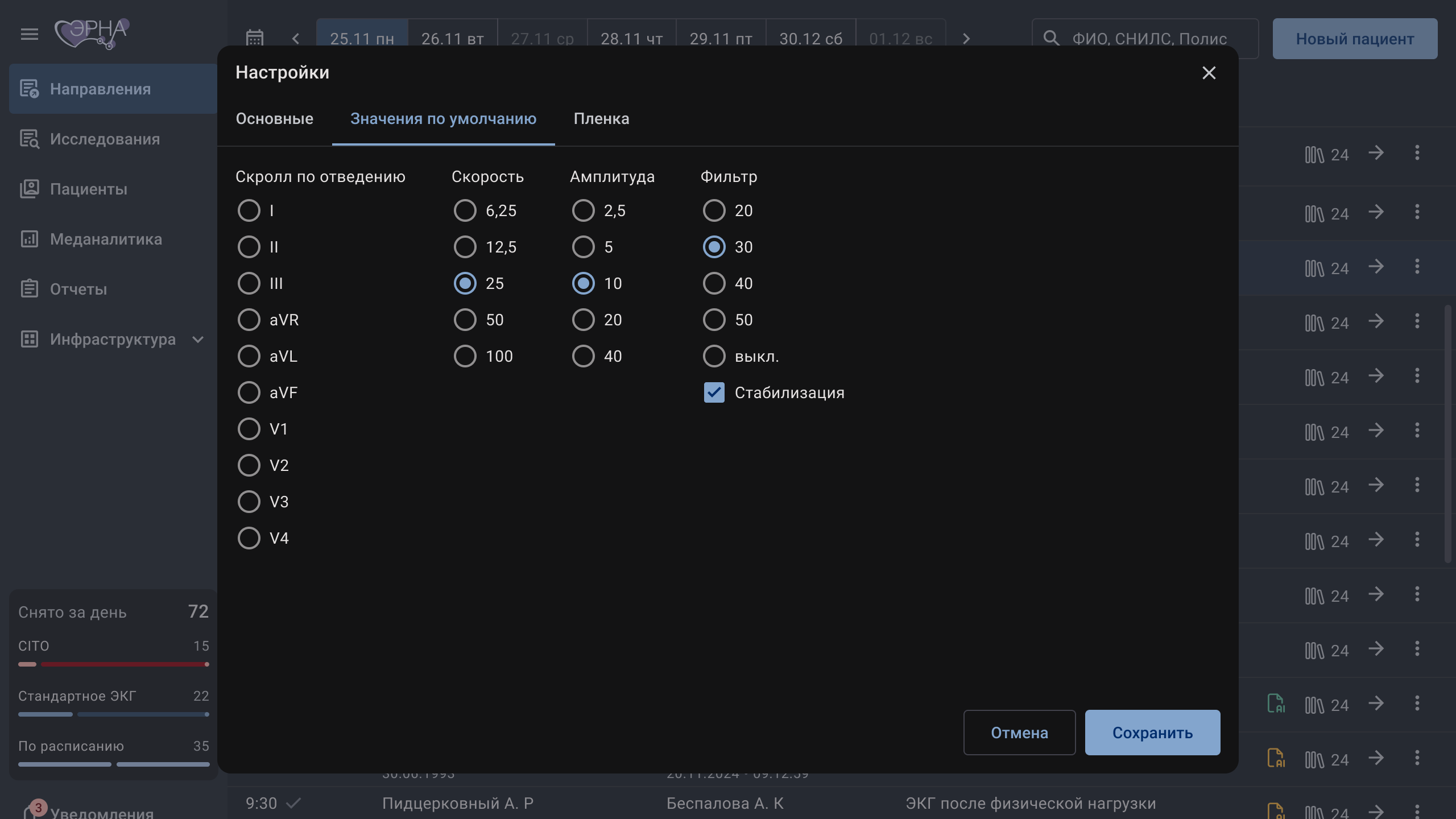

- Настроить дефолтные состояния системы
-
Подключить и настроить оборудование
-
Составить отчёт
- Посмотреть данные аналитики
- Распечатать документы
Помимо макетов

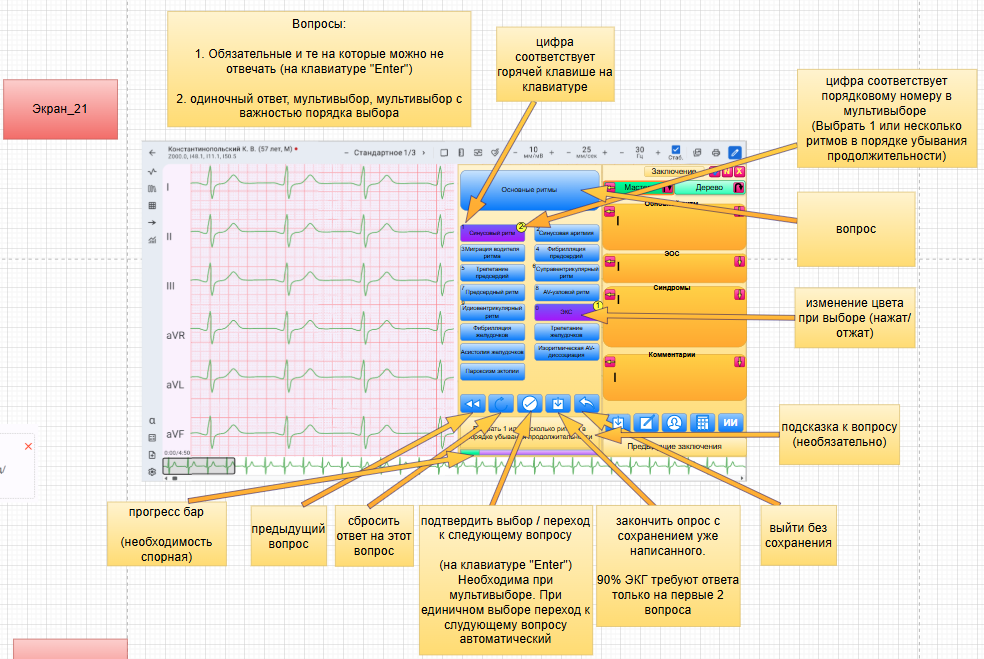

Провели огромную аналитическую работу с медицинскими экспертами и аналитиками заказчика. Потребовалось 23 файла со схемами, флоу, диаграммами и комментариями.

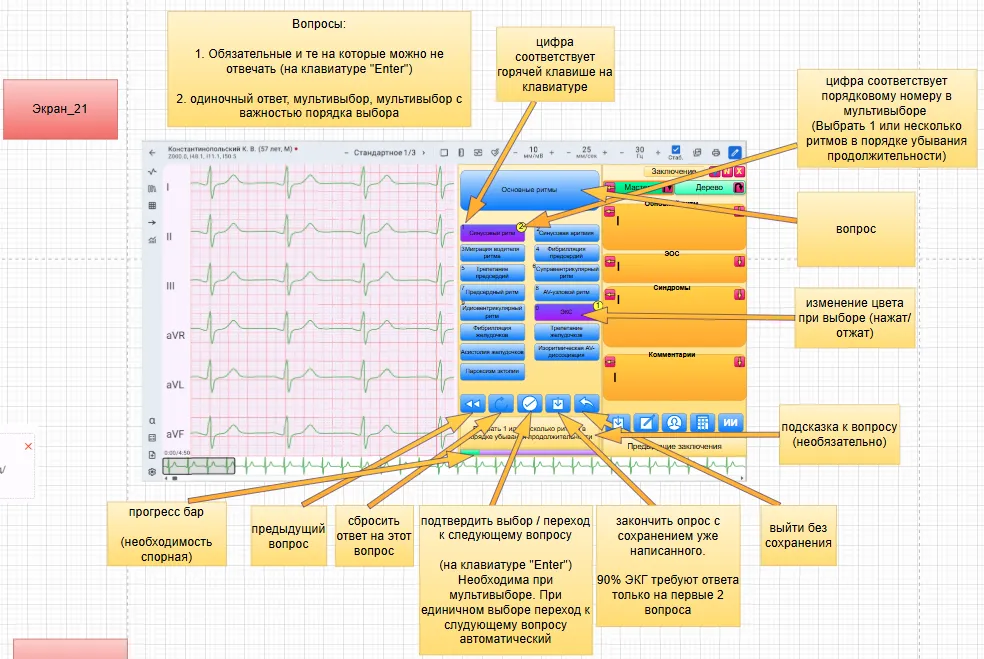

Пример работы с вводными

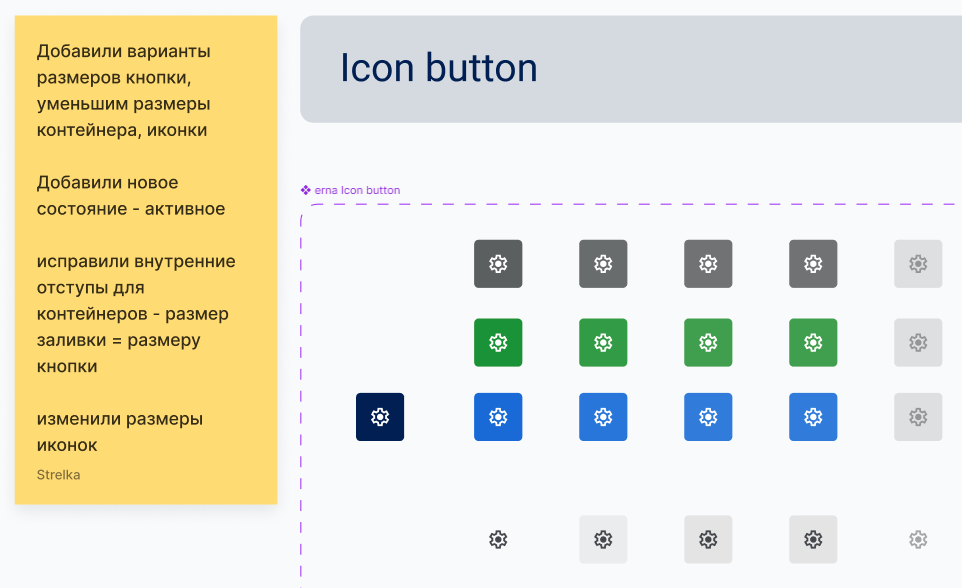

В процессе работы сменили дизайн-систему на Material 3. В силу сложности проекта, многие правки вносили на уровне дизайн-системы.
Наладили коммуникацию с разработкой через стикеры в файле библиотеки, чтобы держать в курсе всех кастомизаций.

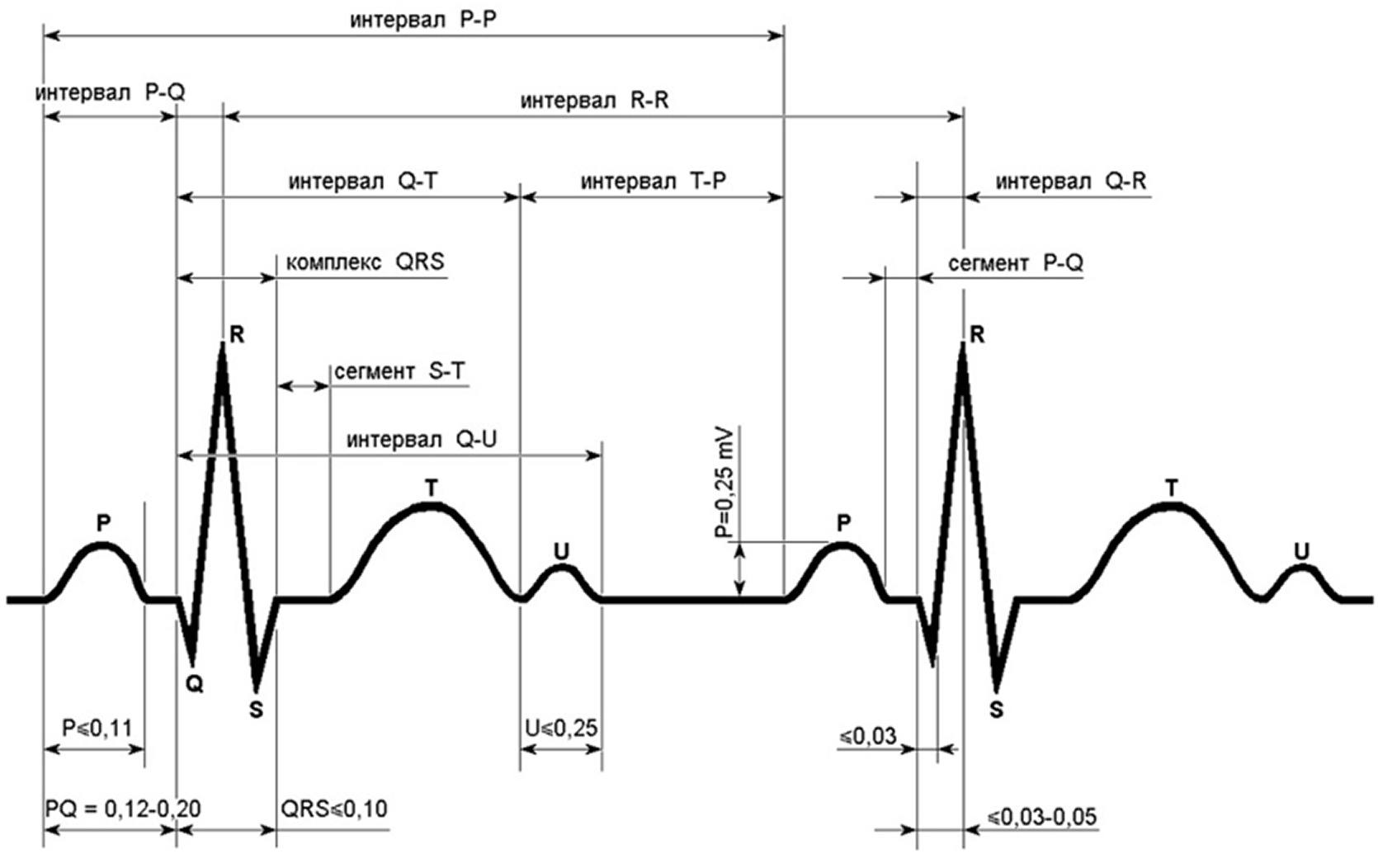

Чтобы спроектировать удобные инструменты для врачей, пришлось разобраться в кардиологии.

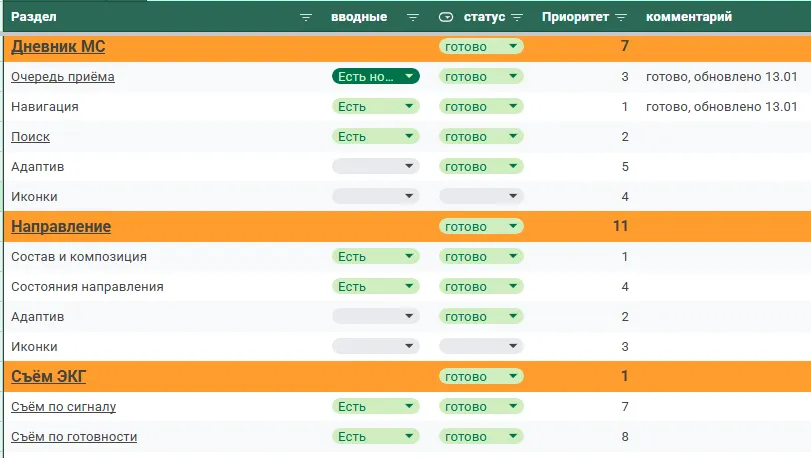

Передали в разработку 79 задач.
Задачи
Пример задачи: сделать 60 вариантов миллиметровки для ЭКГ. Чтобы графики легко читались и глаза врачей не уставали, проработали тёмную тему и гибкие настройки вида плёнки: цвета, контрастность, тип разметки, тощину графиков и так далее. Рассказали и показали, как решали эту задачу, в отдельном материале.
Итог
Мы создали макеты для всех ключевых разделов системы и закончили этап детального проектирования. Все интерфейсы нарисованы, эксперты заказчика довольны. Теперь дело за пользователями.
Некоторые цифры
Провели
30
сессий аналитики
Проработали
12
разделов системы
Создали
400+
макетов интерфейса
Передали в разработку
79
задач
